FreeRTOS : application à la réalisation d’un analyseur de réseau numérique sur STM32

Le développement de systèmes embarqués a pour vocation de minimiser les ressources requises pour atteindre un objectif donné. Dans ce contexte, la programmation de systèmes embarqués numériques s’accommode mal d’environnements inefficaces qui gaspillent les ressources [1]mises à disposition par le microcontrôleur : le langage C apparaît ainsi comme un compromis optimal entre la qualité du code généré et un niveau d’abstraction suffisamment élevé pour exprimer des algorithmes complexes. En particulier, l’utilisation des pointeurs ((type*)adresse=valeur;) permet de s’approcher au plus près du matériel en manipulant aisément les bus d’adresse, de données et de contrôle qui relient l’unité arithmétique et logique aux périphériques qui l’entourent. Cependant, le C se prête relativement mal aux projets complexes nécessitant la cohabitation harmonieuse de plusieurs développeurs : même s’il est envisageable de définir des interfaces entre les fonctions écrites par plusieurs développeurs et garantir la qualité du code par les tests unitaires associés, une séparation du travail sous forme de tâches communiquant entre elles et échangeant des informations semble plus naturelle. La question porte donc sur les ressources requises pour mettre en place un tel environnement, la garantie de la cohérence des accès concurrents aux ressources induites par la multiplicité des tâches, ainsi que la portabilité du code résultant. Ces arguments sont développés sur www.freertos.org/FAQWhat.html#WhyUseRTOS. FreeRTOS (www.freertos.org) propose une hiérarchie de priorités des tâches et donc la garantie que les tâches de priorités les plus élevées sont préemptées avec une latence minimale. Tous les appels bloquants prennent un argument de délai maximum au-delà duquel ils peuvent être débloqués : FreeRTOS respecte donc les préceptes du temps réel de borner les latences et ne jamais bloquer l’exécution d’un programme. Nous verrons cependant que la disponibilité des mécanismes ne garantit pas leur bonne utilisation, et il nous sera possible, par un choix maladroit des priorités de tâches, de bloquer un programme. Nous verrons que le déploiement de FreeRTOS nécessite moins de 8 KB sur la plateforme cible, respectant nos ambitions de systèmes fortement embarqués à ressources réduites.

Nous appréhendons ce problème, et la solution que nous lui avons trouvé au travers de l’environnement exécutif FreeRTOS [4], dans le contexte de la réalisation d’un instrument de caractérisation de dispositifs radiofréquences : un analyseur de réseau numérique. Cet instrument classique permet de caractériser la réponse d’un système en fonction de la fréquence, en amplitude et en phase. Nous allons nous intéresser aux gammes radiofréquences qui vont nous permettre de caractériser filtres et résonateurs classiquement utilisés dans le traitement du signal radiofréquence, que ce soit pour filtrer une bande de fréquence donnée (e.g. les diverses bandes de fréquences fournissant les divers services accessibles sur un téléphone portable) ou cadencer des dispositifs synchrones (e.g. oscillateur d’un système numérique). Nous nous focalisons sur un objectif de coût minimum, qui va imposer le choix d’un microcontrôleur qui n’est pas supporté par FreeRTOS, fournissant donc une opportunité de comprendre l’architecture de l’environnement de travail : nous découvrirons que seuls 6 fichiers sont nécessaires pour accéder aux fonctions de FreeRTOS, garantie d’une excellente portabilité puisque toutes les fonctions spécifiques à une architecture donnée sont regroupées dans un unique fichier. Cet objectif de coût réduit quelque peu les ambitions de gamme de fréquences accessibles, puisque le synthétiseur de signaux radiofréquences que nous sélectionnons (Analog Devices AD9834) ne sera cadencé qu’à 70 MHz, donnant accès aux gammes de fréquences entre le sub-MHz et une vingtaine de MHz (il est classiquement admis qu’une synthèse numérique de fréquence travaille entre DC et le tiers de sa fréquence de cadencement pour éviter la pollution par des raies parasites). Nous verrons qu’avec un peu d’astuce, ce montage nous permettra néanmoins d’émettre dans la bande FM (88-108 MHz).

La présentation porte donc sur trois objectifs :

1. Porter FreeRTOS sur une architecture non supportée en comprenant quels sont les fichiers nécessaires et leurs rôles, en particulier en nous liant à une bibliothèque libre fournissant les accès au matériel que nous avons sélectionné.
2. Démontrer la portabilité du code à diverses plateformes de la même famille en jouant sur le script décrivant l’organisation de la mémoire (linker script) et quelques drapeaux de compilation.
3. Démontrer les fonctionnalités apportées par FreeRTOS sur une plateforme matérielle, mais aussi, pour le lecteur désireux de se familiariser avec cet environnement de développement sans avoir accès au matériel, avec l’émulateur qemu.

1. Présentation de FreeRTOS

Notre premier objectif tient donc dans la découverte de FreeRTOS. Rappelons qu’un environnement exécutif a pour vocation de donner au développeur le sentiment de travailler sur un système d’exploitation, ici avec la notion de tâches apparemment exécutées en parallèle et cadencées par un séquenceur. Cependant, l’environnement exécutif n’autorisera par le chargement dynamique de bibliothèques ou d’applications : le binaire monolithique généré à l’issue de la compilation occupe une quantité de ressources connues à la compilation qui permet de garantir la capacité de la plateforme de travail à exécuter ce code. Nous verrons que FreeRTOS offre une multitude de fonctionnalités pour appréhender des problèmes de gestion de la pile, d’ordonnancement des tâches, et surtout pour garantir la cohérence des accès aux ressources en en protégeant l’accès par les mécanismes classiques de sémaphore et leur version binaire que sont les mutex (MUtually EXclusive). Ces mécanismes doivent absolument être implémentés aux côtés de l’ordonnanceur pour garantir l’atomicité de leur manipulation et interdire la préemption de la tâche en train de réserver une ressource, au risque de voir le mécanisme de protection échouer.

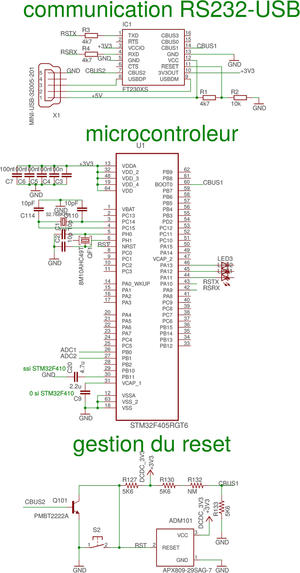

Nous choisissons de travailler sur un microcontrôleur de la gamme STM32 (voir figures 1 et 2), une architecture ARM Cortex M3 ou M4 selon la puissance de calcul requise, par souci de pérennité de l’investissement intellectuel d’appréhender une nouvelle classe de microcontrôleurs. En effet, de nombreux fondeurs choisissent actuellement de décliner ce cœur de processeur, et même si ST abandonne sa fabrication, de nombreuses autres solutions resteront disponibles autour de la même architecture (Atmel SAM3 et SAM4, NXP LPC13xx, TI LM et TM, EFM32 Gecko, Freescale, etc.). Toujours par souci de portabilité et de liberté, nous désirons ne pas nous lier à une bibliothèque issue d’un fondeur en particulier, même si la disponibilité des codes sources pourrait répondre à nos attentes, mais de nous lier à la bibliothèque libre implémentant un certain nombre de fonctionnalités pour Cortex, libopencm3 (http://libopencm3.org/).

La question est donc : quel est le travail pour porter FreeRTOS à un nouveau microcontrôleur supporté par une nouvelle bibliothèque ?

Après avoir installé la chaîne de compilation pour ARM Cortex M3 et M4, tel que par exemple décrit sur github.com/jmfriedt/summon-arm-toolchain.git qui placera arm-none-eabi-gcc et ses dépendances dans $HOME/sat, nous commençons par télécharger les sources de FreeRTOS, version 9.0.0 à la date de rédaction de cette prose, sur www.freertos.org/a00104.html. Le contenu de cette archive peut paraître impressionnant au premier abord, jusqu’à ce que nous en comprenions l’organisation et que tout FreeRTOS soit contenu dans les 6 fichiers de FreeRTOS/Source : croutine.c, event_groups.c, list.c, queue.c, tasks.c, et timers.c. Il nous faudra néanmoins un 7ème fichier implémentant la gestion de la mémoire, mécanisme spécifique à chaque architecture de microcontrôleur : nous trouverons notre bonheur dans FreeRTOS/Source/portable/GCC/ARM_CM*. FreeRTOS ne fournit aucune abstraction du matériel ou fonctionnalité spécifique à une architecture donnée : nous devrons fournir de telles capacités par l’exploitation de libopencm3, et en particulier l’initialisation des périphériques et des horloges, ainsi que les outils de communication.

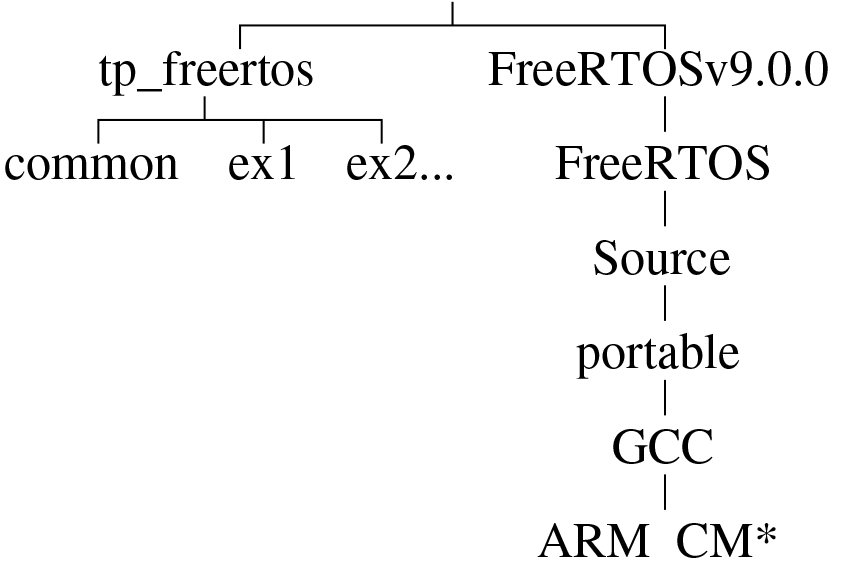

Les divers exemples proposés dans ce document sont disponibles sur https://github.com/jmfriedt/tp_freertos/. Nous faisons l’hypothèse que le lecteur a par ailleurs téléchargé les sources de FreeRTOSv9.0.0 et les a placées au même niveau de l’arborescence que les exemples, tel que résumé dans le schéma de l’arborescence de la figure 3. Les divers Makefile de nos exemples sont des liens symboliques vers Makefile.f1_opencm3 (ARM Cortex M3 de type STM32F1) ou Makefile.f4_opencm3 (ARM Cortex M4 de type STM32F4). Les fichiers Makefile.f1_libstm32 sont un résidu de support pour la bibliothèque fournie par ST-Microelectronics libstm32 qui n’a d’intérêt que pour supporter des périphériques exotiques qui ne sont pas supportés par libopencm3 (par exemple le compteur haute fréquence HRTIM qui équipe certains STM32F3). Le répertoire common contient les fonctions de base qui ne sont pas portables et donc pas implémentées par FreeRTOS : initialisation des horloges, initialisation des périphériques, communication ou acquisition de données (conversion analogique-numérique).

Il devient à cette étape de l’étude nécessaire de définir la déclinaison exacte du microcontrôleur utilisé. Afin de démontrer la compacité de FreeRTOS et sa très faible empreinte mémoire, nous choisissons dans le bas de la gamme de STM32. Par souci de réduction de coût, nous prenons la solution la moins chère disponible chez Farnell parmi les STM32F4 : le STM32F410 [2]semble un composant de choix, à 3 euros/pièce. Ses 32 KB de RAM et 128 KB de mémoire flash seront plus que suffisants pour l’application que nous envisageons. Le choix de ce microcontrôleur achève de déterminer les fichiers de l’archive de FreeRTOS sur lesquels nous lierons notre application : FreeRTOSv9.0.0/FreeRTOS/Source/portable/MemMang/heap_2.c gèrera le tas dans la mémoire volatile et
FreeRTOSv9.0.0/FreeRTOS/Source/portable/GCC/ARM_CM4F/port.c fournira les fonctions spécifiques au Cortex-M4 (avec unité de calcul en virgule flottante).

2. libopencm3 pour le STM32F4

Notre premier effort consiste à valider la capacité à exécuter des fonctions simples sur ce nouveau microcontrôleur afin de vérifier l’initialisation des périphériques et horloges associées. Ces fonctions seront ensuite utilisées depuis FreeRTOS sous forme de bibliothèque : nous prenons donc soin de séparer les fonctions exploitables par la suite de celles permettant ce test rapide. Ainsi, la fonction principale, qui sera ultérieurement remplacée par les tâches de FreeRTOS séquencées par l’ordonnanceur, ressemble à :

Tandis que la bibliothèque de fonctions se résume aux bases telles que les initialisations d'horloge, outils de communication (initialisation du port, mise en forme des variables sous forme de trames ASCII) ou manipulation des ports d'entrée-sortie généralistes (GPIO). Ces fonctions sont regroupées dans https://github.com/jmfriedt/tp_freertos/blob/master/common/usart_opencm3.c, avec une utilisation peut-être abusive des conditions de compilation (#ifdef) pour tenir compte des diverses architectures supportées. Nous supportons en effet de cette façon, en fonction des drapeaux passés lors de la compilation, trois déclinaisons du STM32 : le STM32F100 [3]qui équipe la carte STM32VL-Discovery (drapeaux -DSTM32F1 -DSTM32F10X_LD_VL pour la carte décrite sur www.st.com/en/evaluation-tools/stm32vldiscovery.html), le STM32F103 qui équipe par exemple l’Olimex STM32-P103 décrite sur www.olimex.com/Products/ARM/ST/STM32-P103/ (drapeaux -DSTM32F1 -DSTM32F10X_MD) et qui est émulé dans le port d’André Beckus de qemu à cette plateforme (beckus.github.io/qemu_stm32/), et le STM32F410 (drapeaux -DSTM32F4) qui va nous intéresser dans la suite de cette présentation (voir figure 1).

En plus des drapeaux (choix de la déclinaison de la bibliothèque libopencm3 et de la nature du processeur, cortex-m3 ou cortex-m4), le script définissant l’organisation de la mémoire achève de définir la cible. Ce script, d’extension .ld, est à ajuster pour chaque processeur : les scripts supportés sont dans le répertoire ld, fournissant l’argument de l’option -T de l’éditeur de lien au moment de rassembler les objets et les bibliothèques pour former un exécutable. Ces divers drapeaux sont visibles dans l'exemple de Makefile proposé sur https://github.com/jmfriedt/tp_freertos/blob/master/0no_freertos/Makefile.common.

La raison pour laquelle est proposé le support du STM32F103 est de permettre au lecteur qui ne possède pas de plateforme matérielle d’exécuter le code sur l’émulateur qemu tel qu’adapté par André Beckus. Dans le cas de cet exemple, nous vérifions le bon fonctionnement de la compilation pour STM32F103 – -DSTM32F1 -DSTM32F10X_MD – par l’exécution sous qemu de arm-softmmu/qemu-system-arm -M stm32-p103 -serial stdio -kernel usart_cm3.bin.

En activant GPIOC12 comme broche connectée à la LED pour être en accord avec la configuration de la plateforme émulée par André Beckus (voir hw/arm/stm32_p103.c dans ses sources), nous obtenons en sortie :

Ceci est en accord avec nos attentes sur les fonctionnalités du programme.

3. Organisation d’un programme FreeRTOS

Un programme exploitant les fonctionnalités de FreeRTOS doit déclarer les options dont il a besoin. Il est classique de placer ce fichier de configuration, nommé FreeRTOSConfig.h – documenté en détail sur www.freertos.org/a00110.html – aux côtés de main.c dans le répertoire src de travail, en dehors de l’arborescence de FreeRTOS. Ce fichier contient des informations telles que la fréquence du processeur, la fréquence à laquelle l’ordonnanceur considère quelle tâche exécuter, la taille de la pile allouée à l’ordonnanceur (tâche idle), le nombre de niveaux de priorités des tâches et nous verrons plus loin certaines fonctionnalités spécifiques telles que le support des mutex. Bien entendu, augmenter le nombre de fonctionnalités augmente les ressources requises : ce fichier est donc le levier pour adapter FreeRTOS à son application et aux ressources mises à disposition par le microcontrôleur.

La principale difficulté identifiée lors de l’utilisation de la bibliothèque libopencm3 tient au gestionnaire d’interruption timer qui cadence l’ordonnanceur. FreeRTOS s’attend à ce que des fonctions aux noms bien précis soient appelées par le gestionnaire d’interruption. Par exemple, FreeRTOSv9.0.0/FreeRTOS/Demo/CORTEX_M4F_STM32F407ZG-SK/FreeRTOSConfig.h propose la solution pour la bibliothèque libstm32 fournie par ST Microelectronics sous forme de :

Nous adaptons ceci pour libopencm3 selon les conseils de
www.jiggerjuice.info/electronics/projects/arm/freertos-stm32f103-port.html pour obtenir :

Une fois ces modifications apportées, nous sommes prêts à tester notre premier exemple de programme FreeRTOS :

Ce programme nous informe de l’organisation générale d’un programme FreeRTOS : nos fonctions d’accès bas niveau initialisent les périphériques et les horloges, les tâches sont enregistrées auprès de l’ordonnanceur qui est ensuite exécuté. L’ordonnanceur ne doit jamais arriver en famine d’activité (toujours au moins une tâche en attente) et donc la fin du programme n’est jamais atteinte (équivalent de la boucle infinie principale dans un programme embarqué sans système d’exploitation). Ici encore, ce programme se teste dans qemu par :

Les tâches sont enregistrées par xTaskCreate(), qui prend en argument la fonction à appeler, le nom (libre) qui permet d’identifier la tâche, la taille de la pile allouée à la tâche, les arguments, la priorité de la tâche, et un pointeur de retour de la structure représentant la tâche – le dernier paramètre étant souvent NULL si le descripteur de la tâche n’est pas utilisé dans le programme (par exemple pour influer sur l’ordonnanceur). Sur architecture ARM, la taille de la pile est automatiquement multipliée par quatre pour garantir l’alignement sur les adresses de 32 bits si la valeur est passée sous forme de STACK_BYTES(val). La priorité de tâche est d’autant plus élevée que l’avant-dernier argument est élevé (convention opposée à celle des priorités sous Unix). On pourra s’en convaincre en retirant dans la tâche d’affichage vPrintUart() la fonction vTaskDelayUntil() qui propose à l’ordonnanceur de préempter la tâche : dans ces conditions, les LEDs ne clignotent plus. Au contraire si, tout en retirant la fonction permettant la préemption, nous inversons la priorité des trois tâches – en passant vPrintUart() en 1 et vLedsFloat en 3, on constatera que les LEDs se remettent à clignoter. En effet dans ce dernier cas, l’ordonnanceur s’autorise à préempter périodiquement la tâche de priorité la plus faible pour proposer aux tâches de priorités plus élevées de prendre la main. De la même façon, bloquer par un while (1) {} une tâche de faible priorité n’empêchera pas une tâche de forte priorité d’être préemptée, mais une telle boucle infinie dans une tâche de priorité la plus élevée se traduit par un blocage de l’exécution.

Le lecteur qui désire tenter d’exécuter ce code sous GNU/Linux pourra tenter d’exploiter l’émulateur FreeRTOS sur threads POSIX : la version 9.0.0 de FreeRTOS est supportée par github.com/megakilo/FreeRTOS-Sim.git. L’exemple ci-dessus finit par fonctionner, mais nécessite d’initialiser un certain nombre de fonctionnalités qui n’ont pas été nécessaires pour faire tourner FreeRTOS sur microcontrôleur. En particulier, toutes les initialisations de vCreateAbortDelayTasks() à vStartTaskNotifyTask() dans Project/main.c doivent être maintenues pour initialiser les structures de données émulant le matériel. Nous obtenons bien dans un terminal à l’issue de la compilation un exécutable fonctionnel sous GNU/Linux qui nous informe du séquencement des tâches :

Ce premier exemple nous permet déjà d’appréhender l’importance des priorités des tâches. Imaginons que nous introduisions maladroitement dans la tâche vPrintUart() une boucle infinie vide while (1) {} juste avant la boucle proposée dans cet exemple. Dans la configuration qui est proposée, où vPrintUart() est de priorité la plus élevée, cette boucle infinie ne peut pas être interrompue par l’ordonnanceur, et le programme est bloqué, aucun message n’apparaît sur le port série et aucune LED ne clignote. Si au contraire nous inversons les priorités de vPrintUart() et vLedsFloat(), passant le clignotement des LEDs prioritaire devant l’affichage du message, alors la boucle infinie interdit toujours l’affichage d’un message sur le port série (la tâche vPrintUart() ne sort jamais de sa boucle infinie), mais au moins les diodes clignotent puisque l’ordonnanceur préempte les tâches de priorité les plus élevées.

3.1 Informations sur l’utilisation de la pile et des tâches

Pour le moment, nous n’avons que créé trois tâches qui s’exécutent apparemment simultanément : deux qui font clignoter une LED et la dernière qui communique. Le gain de FreeRTOS est pour le moment douteux. Que peut nous amener l’environnement exécutif ? Le premier gain significatif qui permet d’appréhender un problème classique dans le développement de systèmes embarqués est la gestion de la pile. La pile est la zone temporaire où une tâche stocke les informations qui lui sont relatives au cours de son exécution (variables locales, emplacement du pointeur de programme lors des sauts aux fonctions) : chaque tâche contient sa propre pile, et corrompre la pile est la garantie de crash du programme. La pile (stack), généralement placée à la fin de la RAM, puisqu’empiler une variable se traduit par un décrément du pointeur de pile, se distingue du tas (heap) qui se trouve généralement en début de RAM, et dont le contenu a la durée de vie de l’exécution du programme (contrairement à la pile qui n’est valable que pendant la durée d’exécution de la tâche). FreeRTOS fournit plusieurs mécanismes pour informer le programmeur du statut de la pile et de son risque de corruption. L’option #define configCHECK_FOR_STACK_OVERFLOW 2 dans FreeRTOSConfig.h, qui nécessite la définition du gestionnaire d’événement void vApplicationStackOverflowHook(TaskHandle_t xTask, signed char *pTaskName), permet d’appeler ledit gestionnaire d’évènements si une corruption de pile survient. Par exemple, si nous définissons le code suivant :

Nous constatons que réduire la taille de la pile allouée à la tâche vPrintUart() à deux mots de 32 bits se traduit par :

Ceci indique que la fonction d’affichage d’un message sur le port série a dépassé la taille de pile qui lui a été allouée.

De la même façon, une taille insuffisante par défaut de pile configMINIMAL_STACK_SIZE, qui définit en particulier l’allocation de mémoire de la tâche qui ne fait rien (en attente de tâches à activer), se traduit par :

Ici encore nous avons une tâche qui a dépassé la taille de pile qui lui a été allouée. Bien entendu, un programme fonctionnel peut activer ce mode de déverminage et doit ne jamais voir la fonction vApplicationStackOverflowHook() appelée dans la condition nominale de fonctionnement où chaque tâche confine ses allocations en mémoire à la pile qui lui a été allouée.

Dans la même veine, une tâche peut essayer de savoir combien de place il lui reste à allouer sur sa pile. Pour ce faire, l’option de configuration #define INCLUDE_uxTaskGetStackHighWaterMark 1 est activée et la fonction uxTaskGetStackHighWaterMark(NULL) (NULL signifiant que la tâche veut connaître son propre état, sinon il faut fournir le handler de la tâche consultée) renvoie l’information recherchée.

Enfin, nous pouvons afficher la liste des tâches enregistrées auprès de l’ordonnanceur, leur état et la quantité de pile restante. Ici encore ces options s’activent dans le fichier de configuration, cette fois par :

Et en allouant un tableau d’au moins 40 caractères par tâche dont l’état doit être affiché, pointeur qui sera fourni en argument à la fonction vTaskList qui remplit le tableau de caractères de la chaîne à afficher :

Ainsi, le code précédant affiche toutes les 500 ms l’état des tâches enregistrées auprès de l’ordonnanceur. Bien entendu, la taille de la pile associée à l’initialisation de vPrintUart doit être plus grande que le tableau qui y est créé.

La sortie de ce dernier exemple sera de la forme :

Dans les colonnes successives nous voyons le nom que nous avons arbitrairement attribué à la tâche (second argument de xTaskCreate(), le statut de la tâche (R=Ready, B=Blocked, D=Deleted et S=Suspended=Blocked sans timeout), la priorité de la tâche et la quantité de mémoire encore disponible sur la pile (plus cette valeur se rapproche de  , plus le risque de corruption de la pile devient important), puis finalement la position dans la file de l’ordonnanceur de la tâche. Dans tous ces exemples, on pourra s’entraîner à faire varier la taille de la pile allouée lors de la déclaration de la tâche vPrintUart et constater la cohérence des informations fournies par FreeRTOS. Notons que seuls quelques KB de mémoire ont été nécessaires pour faire tourner FreeRTOS : les programmes fournis dans ce document fonctionnent tous sur le STM32F100 de la STM32VL-Discovery board (8 KB de RAM) sous réserve de ne pas dilapider les ressources, par exemple en se liant à newlib.

3.2 Échange de données par files d’attente

Nous savons donc créer des tâches, garantir l’intégrité de leur pile, et créer des variables locales à chaque tâche. Il est courant que plusieurs tâches aient à échanger des données pour y appliquer des traitements successifs. Nous ne savons cependant pas quel est l’état de chaque tâche au moment de la production ou la consommation de données, et il nous faut un mécanisme permettant à deux tâches d’échanger des données sans faire d’hypothèse sur le comportement de l’ordonnanceur. Un tel mécanisme est fourni par les queues, qui sont des FIFO (First In, First Out) entre deux tâches.

Dans cet exemple, deux fonctions task_tx() et task_rx() échangent des données avec une condition de timeout qui informe d’un délai excessif entre les transactions. On se convaincra du bon fonctionnement de ce mécanisme en ajoutant les fonctions de commutation des LEDs et de communication – identiques à celles vues auparavant – qui introduisent des latences additionnelles et font atteindre la condition de délai dépassé, en fonction des priorités des diverses tâches.

3.3 Protection de l’accès concurrent aux ressources communes à plusieurs tâches

Le danger de partager des structures de données globales – en particulier tableaux servant de tampons lors de l’acquisition et de traitements de données – entre tâches tient en la cohérence des informations. Si une première tâche est en train de manipuler les données requises par une seconde tâche, les valeurs contenues dans les variables peuvent devenir incohérentes. Une méthode pour éviter ce problème est de garantir qu’un seul processus peut accéder à une variable à un instant donné : accès MUTuellement EXclusif ou mutex. Chaque accès à une variable est encadré par un mutex et l’exécution de la tâche n’est possible que si le mutex est débloqué : une tâche qui tente de s’approprier un mutex déjà pris est mise en attente jusqu’à ce que ce mutex soit relâché, et réussir à prendre un mutex garantit qu’aucune autre tâche n’accède aux structures de données protégées jusqu’à ce que ce mutex soit rendu. En pratique, la mise en œuvre peut ressembler à :

L’exemple ci-dessus considère une variable globale global qui est manipulée par deux tâches. Chacune de ces tâches effectue un calcul long, illustré ici par un transfert sur le port série (une tâche très longue à l’échelle du temps de calcul : un transfert de 45 caractères au débit de 115200 bauds selon un encodage 8N1 sur bus RS232 prend près de 4 ms). Si nous omettons de protéger l’accès à global, les deux tâches risquent d’en stocker dans local une valeur à un certain temps, de toutes deux effectuer une addition sur cette même valeur initiale, et la première tâche stocke son résultat suivi de la seconde tâche qui stocke le même résultat, induisant une erreur de calcul puisque l’addition aurait dû s’effectuer deux fois au lieu d’une. La conséquence de la préemption d’une tâche par l’ordonnanceur alors qu’un affichage est en cours est donc que d’une part les chaînes de caractères ne sont pas affichées dans leur intégralité, mais sont interlacées, et la somme de global n’est pas nécessairement correcte à l’issue du calcul :

Les deux symboles “:” à la fin du calcul (code ASCII de “0” plus 12) indiquent que la somme de global n’est pas 16 comme escompté (deux tâches qui incrémentent huit fois), mais moindre à cause du conflit d’utilisation de la ressource commune qu’est la variable globale.

Le palliatif consiste à décommenter l’option de précompilation #define avec_mutex qui active la protection de l’accès à global puis local par une unique tâche à un instant donné. Ce résultat est confirmé par chaque chaîne de caractères passée en argument aux deux instances de la tâche qui s’affichent entièrement et sans être interrompues par l’autre tâche que l’ordonnanceur s’autorise à préempter compte tenu de la durée excessive de la communication par RS232.

Nous avons ici le “?” et “@” qui sont respectivement le code ASCII de “0” plus 15 et 16, soit le résultat attendu de la dernière exécution de chacune des tâches qui incrémente chacune global en se garantissant la ressource tant que l’affichage n’est pas achevé.

Compiler ces programmes nécessite d’informer FreeRTOS de notre intention d’utiliser les mutex et donc de charger les fonctionnalités associées. Nous devons pour cela ajouter la configuration #define configUSE_MUTEXES 1 dans FreeRTOSConfig.h.

3.4 Application à l’analyseur de réseau

Nous avons complété ce rapide tour d’horizon de FreeRTOS, reste maintenant à mettre ces concepts en œuvre dans un cas concret. Nous nous intéressons à la réalisation d’un analyseur de réseau embarqué (voir figure 4), un instrument susceptible de caractériser la fonction de transfert, en amplitude et en phase, d’un dispositif radiofréquence [5]. Une description détaillée des choix de conception de l’instrument est proposée sur jmfriedt.free.fr/network_analyzer.pdf et dépasse le cadre de cette présentation, qui se limite à l’implémentation du logiciel sur FreeRTOS. Nous avons donc, en plus du microcontrôleur, besoin de trois composants :

1. Une source radiofréquence. Le synthétiseur numérique direct (Direct Digital Synthesizer – DDS) Analog Devices AD9834 fournit les fonctionnalités nécessaires : un composant totalement numérique ne nécessitant que peu de composants passifs annexes, un pas de fréquence fin programmable depuis le microcontrôleur, et une puissance de sortie faible, mais suffisante pour notre mesure. Un DDS est cadencé par une horloge externe, qui dans notre cas sera fournie par une sortie timer du microcontrôleur : cadencé à 140 MHz, le STM32F410 peut fournir une horloge à fCK = 70 MHz sur une sortie timer, dans la plage acceptable par l’AD9834. La fréquence de sortie f  est liée à fCK et au mot w programmé par le microcontrôleur dans le registre adéquat par f  =(w / 228)xfCK avec 228 la taille de l’accumulateur interne au DDS (28 bits). Le pas de fréquence est doncfCK / 228≃ 0,3 Hz, suffisant pour caractériser des dispositifs de fort facteur de qualité (donc de faible encombrement spectral).
2. Un détecteur de puissance. Une puissance – ou plus simplement une tension – s’obtient classiquement par un redressement du signal suivi d’un filtrage passe-bas pour obtenir l’amplitude moyenne du signal. Au lieu de nous battre à polariser convenablement une diode radiofréquence pour concevoir un redresseur fonctionnel dans une large plage de fréquences et de puissances d’entrée, nous nous contentons d’utiliser un détecteur de puissance commercialement disponible chez Linear Technology, le LT5537. Ce composant, fonctionnel de quelques kHz au GHz et pour des puissances aussi basses que -75 dBm, propose par ailleurs une mise en veille pour une économie d’énergie s’il n’est pas utilisé.

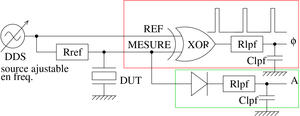

3. Finalement, un détecteur de phase (voir figure 5). Nous choisissons ici la voie du numérique, avec une implémentation classique de mélangeur par porte logique XOR (OU eXclusif). En effet dans une telle porte, deux signaux en phase donnent toujours une sortie nulle (0 XOR 0 = 1 XOR 1 = 0) tandis que deux signaux en opposition de phase donnent toujours une sortie égale à la tension d’alimentation (0 XOR 1 = 1). Entre les deux, un filtre passe-bas en sortie du XOR donne une tension continue proportionnelle au déphasage entre les deux signaux d’entrée, signal de référence issu du DDS et signal qui a sondé le dispositif en cours de caractérisation (DUT). Alors que le DDS fournit une sortie numérique de fréquence égale à celle générée sur la sortie analogique, le niveau du signal analogique qui a sondé le DUT est insuffisant pour attaquer la seconde entrée du composant numérique qu’est la porte XOR. Un comparateur est donc nécessaire pour saturer le signal en sortie du DUT et permettre une mesure de phase.

Une fois ces concepts mis en œuvre sur un circuit fonctionnel, il nous reste à programmer le microcontrôleur pour balayer séquentiellement les fréquences dans la plage qui nous intéresse, et pour chacune de ces fréquences lire sur deux voies de conversion analogique-numérique du microcontrôleur les valeurs de phase et d’amplitude pour tracer la caractéristique du dispositif analysé. L’utilisateur voulant pouvoir programmer la plage de fréquences et le pas de fréquence du balayage, le programme FreeRTOS se compose de trois tâches :

1. une tâche indiquant que l’instrument est sous tension et en attente d’ordres de l’utilisateur, allumant et éteignant des diodes électroluminescentes (LEDs) dans un motif de chenillard ;
2. une tâche de communication chargée de recevoir les paramètres de l’utilisateur : fréquence de début, fréquence de fin, pas de fréquence et attente entre deux mesures ;
3. une tâche de mesure chargée de programmer le DDS et pour chaque fréquence, de mesurer la phase et l’amplitude et transmettre ces informations à l’utilisateur.

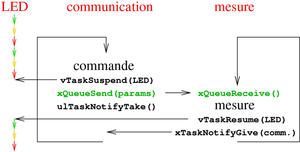

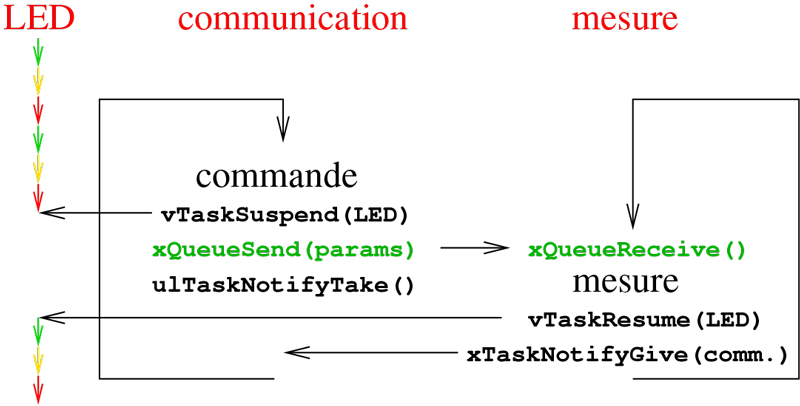

Ces trois tâches doivent donc interagir (voir figure 6) : la tâche LED doit cesser de faire clignoter les diodes au cours de la mesure, car l’appel de courant fait varier la tension de référence des convertisseurs analogique-numériques, mais doit se remettre en marche à l’issue de la mesure, la tâche mesure doit être bloquée tant que les paramètres n’ont pas été acquis et la tâche de réception des paramètres doit communiquer les fréquences à la tâche de mesure. L’échange des paramètres se fait par les queues que nous avons vues auparavant. Puisqu’un unique pointeur est fourni comme argument du passage de paramètres par queue, une structure de données comprenant tous les paramètres est créée dont le pointeur sera passé dans la queue entre les tâches de communication et de mesure. Par contre, pour ce qui est de séquencer les opérations en bloquant et débloquant les diverses tâches, nous utilisons des mécanismes optimisés par FreeRTOS au lieu des classiques mutex pour garantir qu’une seule tâche accède à une ressource donnée à un instant donné. Pour ce faire, les mécanismes vTaskSuspend() et vTaskResume() permettent à une tâche d’interrompre ou reprendre l’exécution d’une autre tâche dont le descripteur (pointeur fourni comme dernier argument de xTaskCreate()) est fourni en argument. Par ailleurs, xTaskNotifyGive() permet à une tâche de débloquer une autre tâche qui est en attente par ulTaskNotifyTake(). La première fonction prend en argument le descripteur de la tâche à débloquer, tandis que la seconde fonction se contente d’un temps maximum au-delà duquel la tâche se réveillera – éventuellement infini. Enfin, l’échange d’informations par queues, xQueueSend() et xQueueReceive(), est aussi utilisé pour séquencer les opérations, toujours avec possibilité de placer un temps maximum (timeout) sur la réception si la réception de message ne doit pas être une condition bloquante. Si la réception de message n’a pas abouti avant le timeout, xQueueReceive() renverra pdFalse (www.freertos.org/a00118.html), permettant de connaître quelle condition a débloqué la tâche.

Une application de ces concepts, dont le code source complet est sur https://github.com/jmfriedt/tp_freertos/tree/master/FreeRTOS-Network-Analyzer-on-STM32, est proposée en figure 7 : un résonateur à onde de volume, tel que classiquement utilisé pour cadencer les microcontrôleurs, est caractérisé par cet instrument. Le paramètre clé d’un résonateur, en plus de sa fréquence de résonance qui détermine la fréquence du signal issu du circuit d’entretien de l’oscillation (oscillateur), est son facteur de qualité qui détermine sa capacité à emmagasiner de l’énergie et donc d’être insensible aux perturbations extérieures, formant ainsi un oscillateur stable. Le facteur de qualité, au-delà de ces considérations énergétiques, détermine la largeur de la raie spectrale caractérisant le résonateur : un résonateur à onde de volume en quartz présente classiquement un facteur de qualité Q de l’ordre de 105 pour des fréquences de fonctionnement f de quelques MHz : la largeur de la résonance est alors Δf = f / Q de l’ordre de quelques dizaines à quelques centaines de Hz (la valeur choisie ici pour Q est volontairement surestimée pour choisir Δf suffisamment petit pour correctement caractériser la réponse du dispositif). Le pas de fréquence lors de la programmation du DDS doit donc être petit devant Δf : si par exemple la résonance doit se caractériser sur N points, on choisira un pas de fréquence lors de la programmation du DDS de Δf / N. Dans notre cas, nous choisissons un pas de 5 Hz sur une plage de ± 500 Hz autour de la résonance, soit 1000 / 5 = 200 points de mesure qui prennent quelques dizaines de secondes à être transférés par liaison RS232. Le balayage ne doit pas être trop rapide, faute de quoi l’énergie emmagasinée à la résonance dans le résonateur n’est pas totalement dissipée lors de la mesure suivante, déformant la fonction de transfert : nous devons attendre quelques constantes de temps Q / (πf) ≃ 6 ms (à 5 MHz) entre deux mesures pour garantir l’indépendance des mesures successives. Ce temps d’attente pourra être mis à profit pour communiquer les données au PC, la liaison RS232 étant lente.

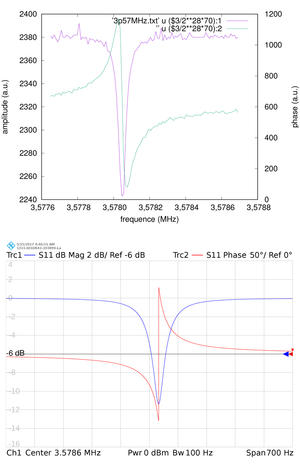

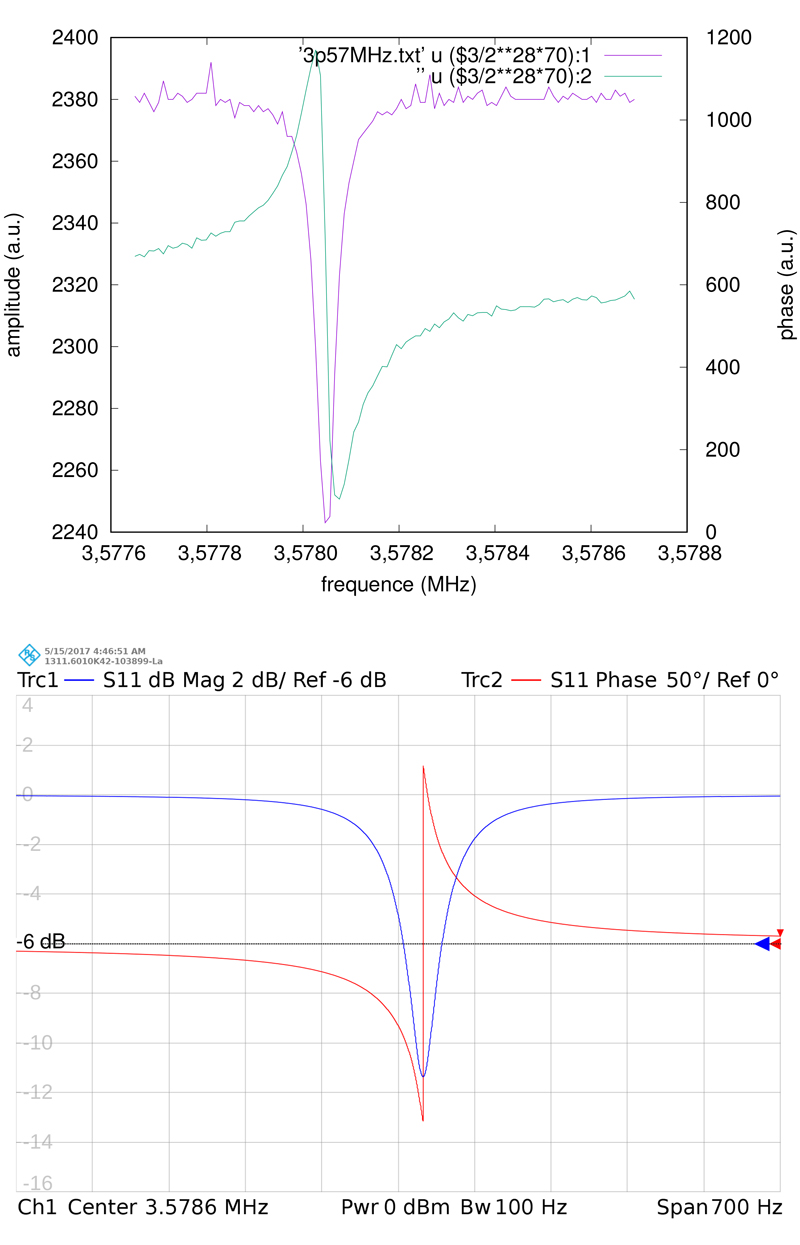

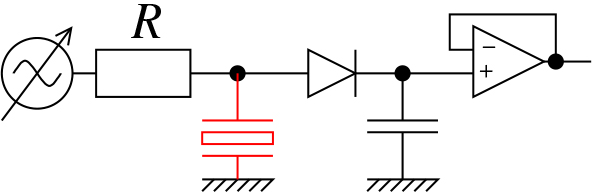

Dans la configuration de la mesure que nous proposons, dans laquelle le DUT est inséré dans un pont diviseur de tension vers la masse (voir figure 8), la résonance s’observe sous forme d’une chute de puissance arrivant au détecteur : hors résonance l’intégralité du signal fourni par le DDS arrive au détecteur, et une fraction de cette puissance est dirigée vers la masse lorsque la résonance est atteinte. La fraction de la puissance dirigée vers la masse est donnée par la relation classique du pont diviseur de tension entre une impédance de référence – classiquement 50Ω, ici la résistance en sortie du DDS – et le DUT – et la conservation de l’énergie nous indique la fraction résultante qui est dirigée vers le détecteur de puissance. La figure 7 présente bien une chute de puissance lorsque la résonance est atteinte, associée à une rotation de phase.

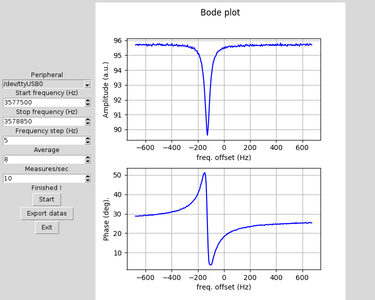

Le lecteur désireux de reproduire ces mesures pourra profiter d’une interface graphique qui simplifie la prise en main des paramètres de configuration, tel que présenté sur la figure 9.

Conclusion

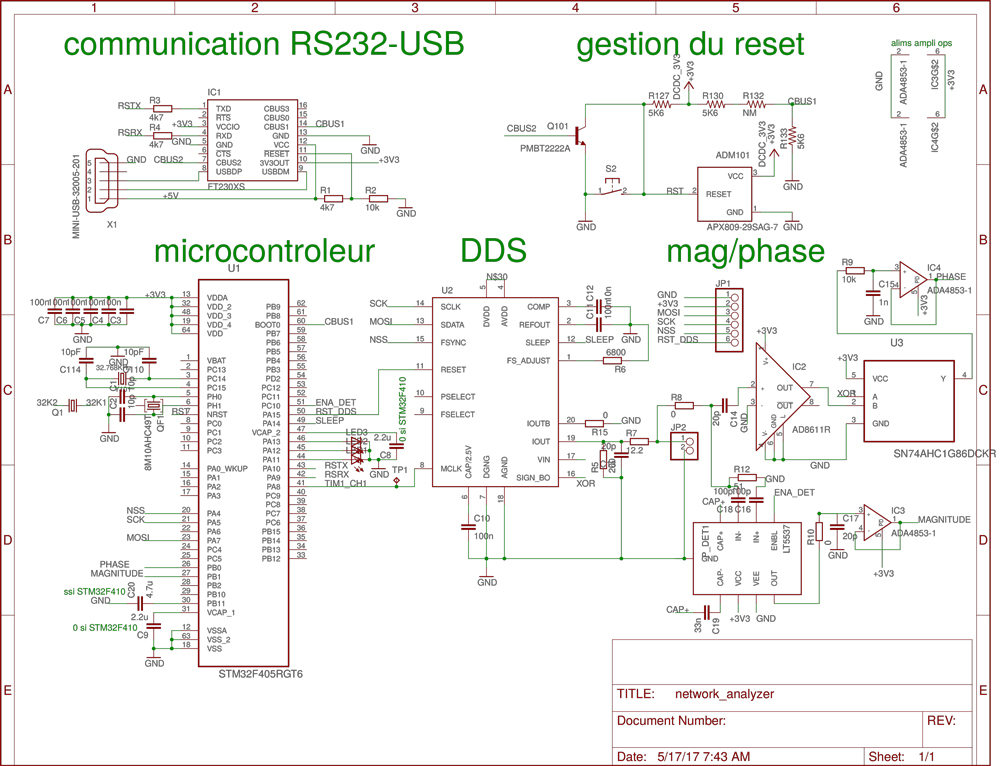

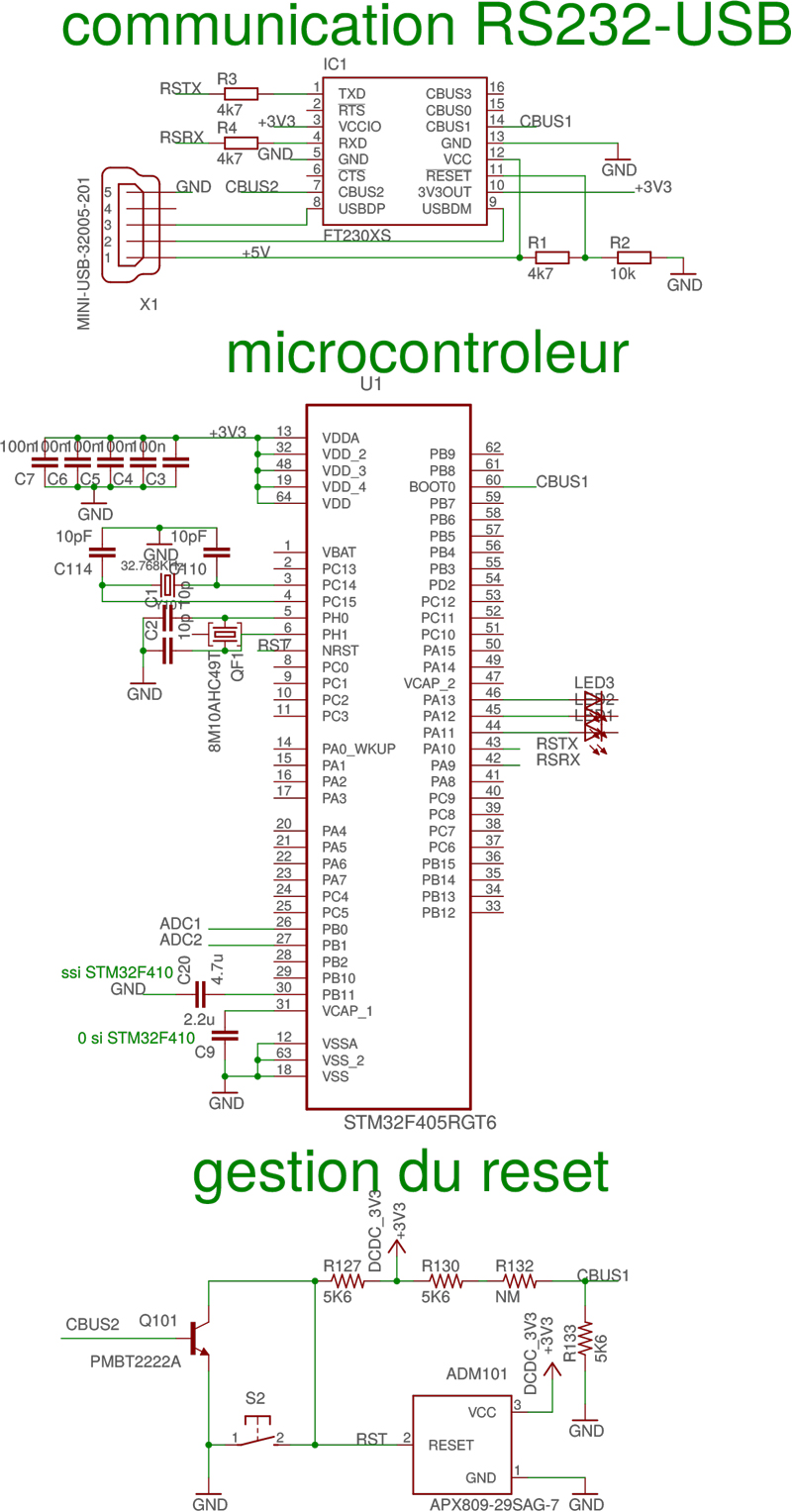

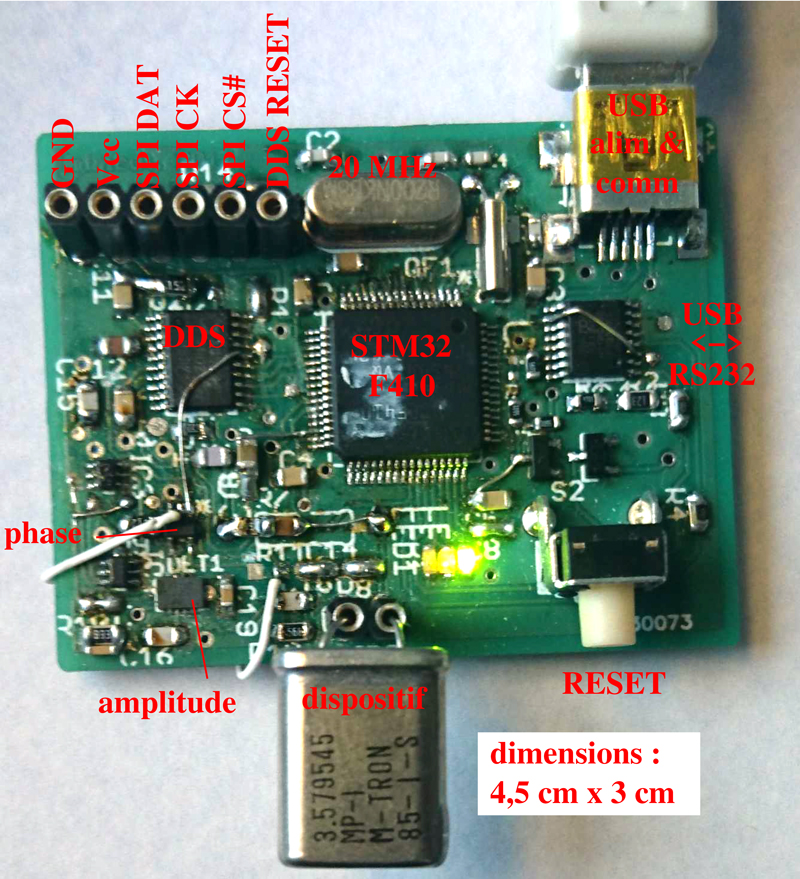

Nous avons conçu un circuit autour du STM32F410 en vue de réaliser un analyseur de réseau radiofréquence pour la caractérisation des dispositifs fonctionnant dans la gamme de quelques centaines de kHz à quelques dizaines de MHz. Ce développement a été l’opportunité d’explorer les fonctionnalités de FreeRTOS, porté à ce microcontrôleur grâce à l’utilisation de la bibliothèque libopencm3. Nous avons vu que la simplicité de l’architecture de FreeRTOS le rend facilement exploitable sur n’importe quel microcontrôleur muni de quelques kB de mémoire.

Les applications de ce circuit sont multiples, au-delà de la caractérisation des dispositifs radiofréquences : dans le cas particulier des résonateurs à onde de volume décapsulés, leur sensibilité à leur environnement en fait d’excellents capteurs. En particulier, la variation de la fréquence de résonance avec l’épaisseur d’une couche adsorbée en surface du substrat piézoélectrique (chargé de convertir le signal électromagnétique en onde élastique) en fait des capteurs chimiques à la mode, dont l’électronique présentée dans ce document permet de mesurer finement la réponse en observant l’évolution de la phase du résonateur à la résonance, dans une application abusivement nommée de « microbalance à quartz ». De façon générale, les capteurs à sortie de fréquence fournissent une excellente sensibilité de par la capacité à mesurer avec une très grande précision les variations de fréquences, ici uniquement limitée par la stabilité de l’oscillateur qui cadence le microcontrôleur (et donc le DDS au travers de la sortie timer).

Le choix d’un synthétiseur numérique de fréquence cadencé à 70 MHz pourrait laisser penser que ce circuit ne peut fonctionner que jusqu’à une vingtaine de MHz dans les conditions nominales de filtrage des raies parasites générées par ce composant numérique. Il n’en est rien : lorsque le composant cadencé à fCK est programmé pour générer un signal à f0, les raies « parasites » sont déterministes et situées à fCK, fCK- f0 et  fCK + f0. En programmant f0 = 25 MHz, cette dernière raie se trouve à 70 + 25 = 95 MHz, en plein dans la bande FM commerciale et donc détectable par tout récepteur FM, par exemple ceux équipant les téléphones portables. Le lecteur est donc encouragé à poursuivre l’exploration dans cette voie de transmission d’informations sur porteuse radiofréquence, la majorité des concepts de l’émission radiofréquence étant accessibles par ce circuit, avec la souplesse de la configuration logicielle du DDS par le microcontrôleur.
